Resumen del Proyecto

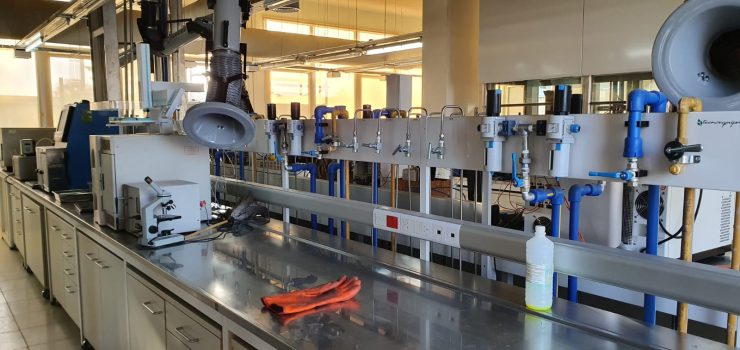

TEKNIS fue seleccionada para ejecutar la provisión y el desarrollo integral de las redes de gases especiales (Hidrógeno, Helio, Oxígeno, Argón, Nitrógeno), aire comprimido y vacío para un laboratorio de alta tecnología de YPF.

Nuestro rol abarcó desde la ingeniería de detalle hasta la puesta en marcha, garantizando la seguridad, la pureza de los fluidos y la validación completa del diseño.

La Solución de TEKNIS

El proyecto requirió la aplicación de múltiples metodologías de instalación y un profundo rigor técnico:

• Ingeniería de Validación: Aunque el pliego del cliente especificaba los diámetros, nuestro equipo realizó una simulación completa (Software Pressure Drop 10.0) para calcular y validar las caídas de presión en cada tramo, asegurando el caudal y la presión correctos para equipos sensibles como cromatógrafos.

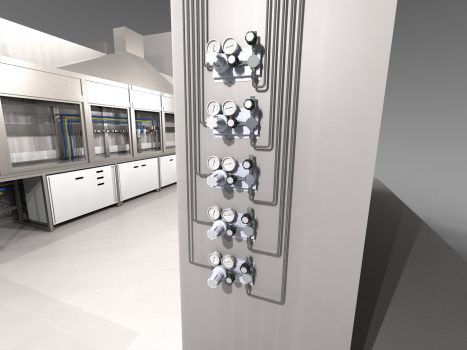

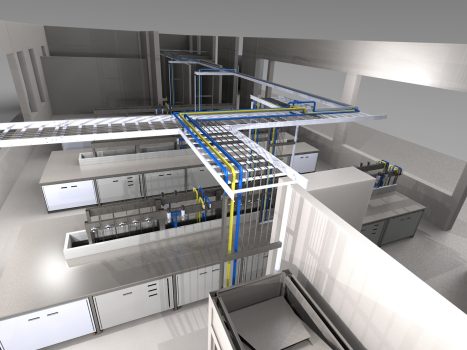

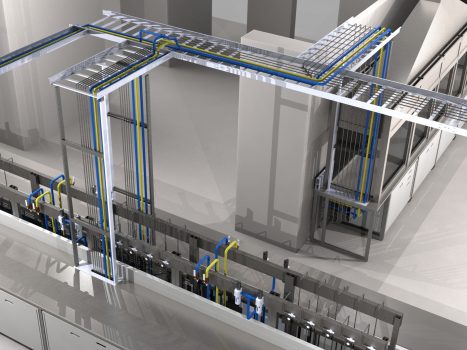

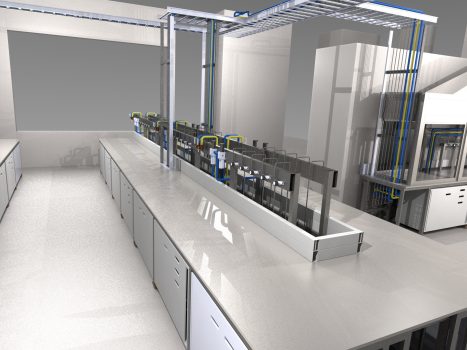

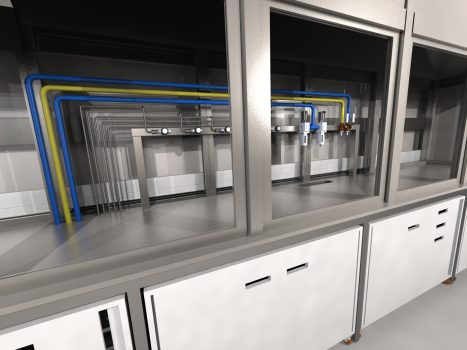

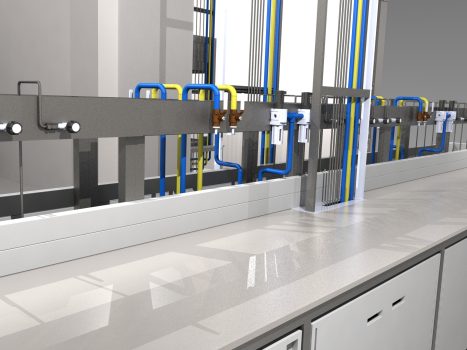

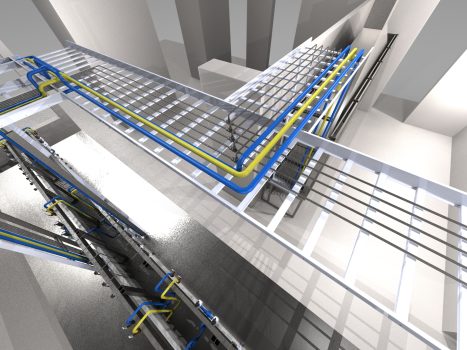

• Diseño y Simulación: Entregamos planos de detalle y un desarrollo de imágenes 3D para simular el trazado exacto de las cañerías antes de la instalación, optimizando el ruteo y evitando interferencias.

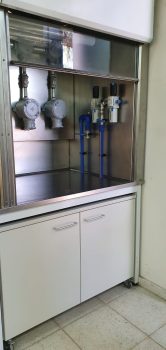

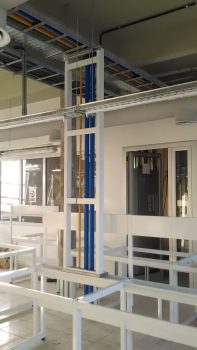

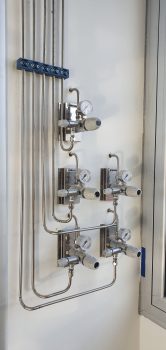

• Instalación de Precisión (Gases Especiales): Para los gases de alta pureza (H2, He, O2, etc.), se utilizó la metodología de fitting tubing, empleando herramientas de curvado de tubos. Esta técnica es fundamental ya que minimiza el número de uniones, eliminando puntos potenciales de fuga y garantizando la integridad de la línea.
• Instalación Robusta (Aire y Vacío): Para las líneas de aire comprimido y vacío, aplicamos el método de Termo Fusión, logrando uniones moleculares permanentes y de máxima fiabilidad.
• Prueba y Puesta en Marcha: Al finalizar, se ejecutó una rigurosa prueba de estanqueidad con Nitrógeno (N2) a 1.5 veces la presión de trabajo. La prueba fue documentada y firmada en conformidad tanto por el cliente (Diensten) como por el usuario final (YPF).
• Entrega y Capacitación: El proyecto concluyó con la entrega de toda la documentación «as-built» y una capacitación completa al personal designado por el cliente sobre el buen uso y mantenimiento de la instalación.

Resultado

Una instalación de gases críticos entregada «llave en mano», validada técnicamente por cálculo y probada en campo, garantizando la seguridad y operatividad del laboratorio.
